水上式底閥
- 品牌：???瑞奇閥門
- 型號：???SSDF,SSDF-I
-

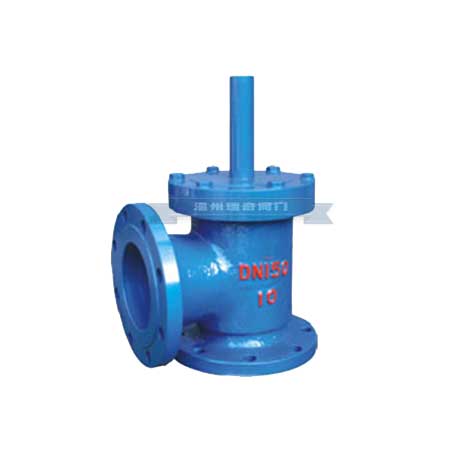

每臺水泵要需要安裝一只底閥，水上底閥通常要安裝于水面以下，而瑞奇水上式底閥則安裝于水面以上,它是老式的底閥的更新?lián)Q代產品，是比較理想的引水設備而且亦可取代真空泵及抽真空裝置...
一、水上式底閥性能與用途
SSDF水上式底閥又名SSDF-I水上底閥，水上底閥是瑞奇閥門根據客戶需要在老式水上式底閥的更新?lián)Q代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口的90度轉彎處。本閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7%左右。
主要適應于石油、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套使用。
可在泵前用，代替底閥。可在泵后用，代替止回閥。
二、水上式底閥性能參數
工作壓力：0.6、1.0Mpa
工作介質：水
工作溫度：≤80℃
三、水上式底閥結構與原理
本閥由:
1.閥體
2.閥瓣
3.活塞桿
4.閥蓋
5.定位柱
等零件組成。

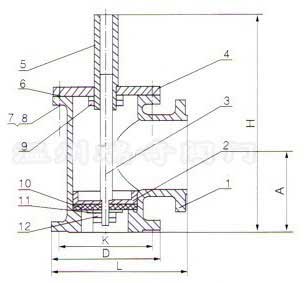

詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。
|
序號
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
名稱
|
閥體
|
閥瓣
|
閥桿
|
閥蓋
|
閥桿套
|
密封圈
|
螺栓螺母
|
螺母
|
密封圈
|
壓板
|
螺母
|
|
四、水上式底閥主要連接尺寸：
|
公稱通徑
DN（mm）
|
D
|
D1
|
A
|
B
|
||
|
0.6MPa
|
1.0MPa
|
1.0MPa
|
1.6MPa
|
|||
|
50
|
140
|
160
|
110
|
125
|
100
|
100
|
|
65
|
160
|
180
|
130
|
145
|
110
|
110
|
|
80
|
185
|
195
|
150
|
160
|
120
|
120
|
|
100
|
205
|
215
|
170
|
180
|
130
|
130
|
|
150
|
260
|
280
|
225
|
240
|
150
|
150
|
|
200
|
315
|
335
|
280
|
295
|
190
|
190
|
|
250
|
370
|
390
|
335
|
350
|
240
|
240
|
|
300
|
435
|
440
|
395
|
400
|
290
|
290
|
|
350
|
485
|
500
|
445
|
460
|
340
|
340
|
|
400
|
535
|
565
|
495
|
515
|
390
|
390
|
|
450
|
590
|
615
|
550
|
565
|
440
|
440
|
|
500
|
640
|
670
|
600
|
620
|
490
|
490
|
|
600
|
755
|
780
|
705
|
725
|
590
|
590
|
